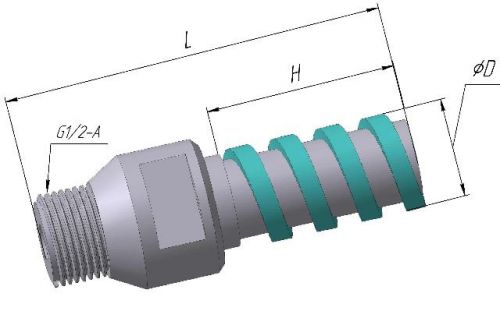

Винтовая N-заходная
Алмазные головки фрезерные (МГФ)
Предназначены для фрезерования и шлифования деталей из кварца, керамики, ситалла, феррита и поделочных камней, эффективно применение на финишных операциях.
Инструмент изготавливается с хвостовиками следующих типов:
а) конический с резьбой G1/2-A (МГФ 1)
б) цилиндрический (МГФ 2)
| Обозначение | ØD мм | H мм | L мм | Описание вида рабочей части |
| |
| МГФ 1. 20п4 | 20,0 | 40,0 | 75,0 | Цилиндрическая-4 паза | G1/2-A | |
| МГФ 1. 22ц | 22,0 | 55,0 | 95,0 | Цилиндрическая | G1/2-А | |
| МГФ 2. 6ц | 6,0 | 8,0 | 45,0 | Цилиндрическая | Ø12,0 | |
| МГФ 2. 4в4 | 4,0 | 10,0 | 54,0 | Винтовая 4х-заход | Ø6,0 | |
| МГФ 1. 20в4 | 20,0 | 40,0 | 80,0 | Винтовая 4х-заход | G1/2-А | |
| МГФ 2. 8в6 | 8,0 | 20,0 | 45,0 | Винтовая 6-заход | Ø6,0 | |
| МГФ 2. 8в6 | 8,0 | 20,0 | 50,0 | Винтовая 6-заход | Ø12,0 | |
| МГФ 1. 10в6 | 10,0 | 20,0 | 75,0 | Винтовая 6-заход | G1/2-А | |
| МГФ 2. 10в6 | 10,0 | 35,0 | 95,0 | Винтовая 6-заход | Ø12,0( Ø6,0) | |
| МГФ 2. 25R37 | 25,0 |
| 80 | Торец сферический | Ø16,0 |
