МСЗ

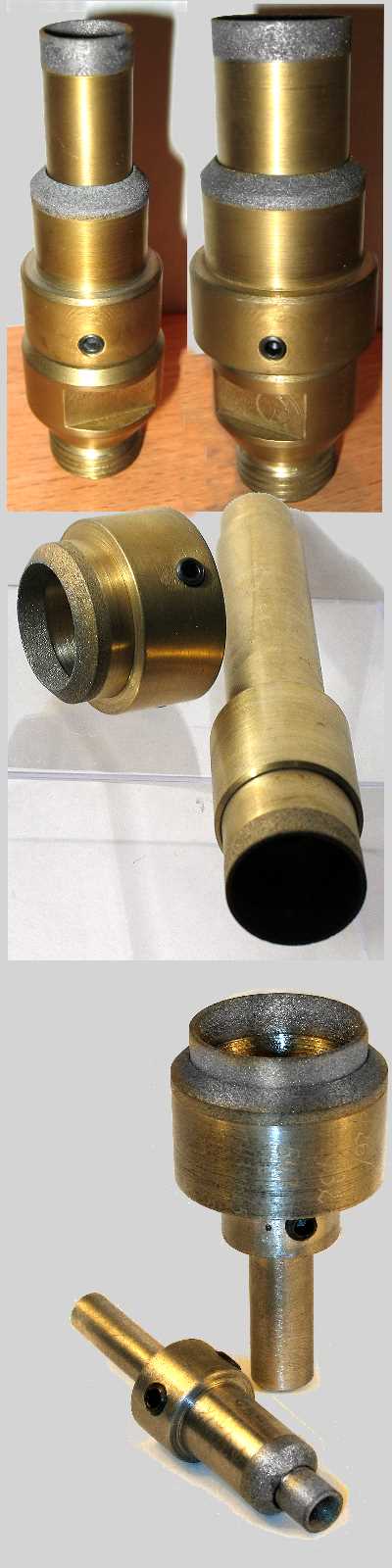

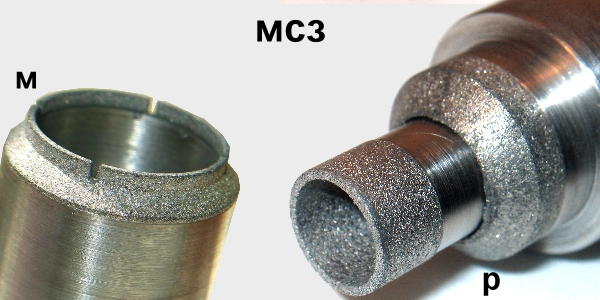

Свёрла- зенковки (МСЗ) изготавливаются в двух вариантах:
1. Сборная регулируемая конструкция : сверло и зенковка (МСЗ 1.Р, МСЗ 2.Р, МСЗ 3.Р). Зенковка перемещается по корпусу сверла с возможностью регулировки расстояния от торца сверла до торца зенкера на 10-20 мм. Это позволяет обрабатывать одним сверлом-зенковкой стекла разной толщины и производить точную настройку зенковки по высоте с учетом осевого износа сверла.
2. Монолитная конструкция (моноблок)
(МСЗ 1.М, МСЗ 2.М, МСЗ 3.М, МСЗ 4.М)
МСЗ применяются при обработке стекла разных марок и толщин. Инструмент изготавливается с хвостовиками следующих типов:
а) конический с резьбой G1/2-A, G1/4-A (МСЗ 1.Р, МСЗ 1.М, МСЗ 4.М)
б) цилиндрический (МСЗ 2.Р, МСЗ 2.М)
в) двухступенчатый для станков с чпу (МСЗ 3.Р МСЗ 3.М)
|

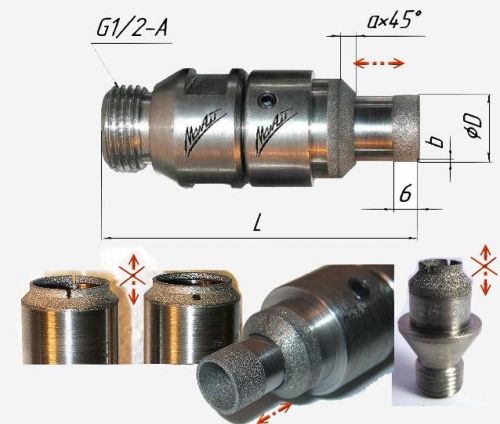

Обозначение
|
ØD мм |
b мм |
a мм |
L мм |
| ||
| Регулируемые МСЗ | |||||||
| МСЗ 1.Р-4/10* | 4,0 | 0,8 | 3,0 | 93,0 | G1/2-A |
| |
| МСЗ 2.Р-5/11 | 5,0 | 0,8 | 3,0 | 70,0 | Ø6,0 | ||
| МСЗ 1.Р-5/11 | 5,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-5/11* | 5,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 2.Р-6/12 | 6,0 | 0,8 | 3,0 | 70,0 | Ø6,0 | ||
| МСЗ 1.Р-6/12 | 6,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 2.Р-6/12* | 6,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 2.Р-7/13 | 7,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-7/13* | 7,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-7,2/12 | 7,2 | 0,8 | 2,4 | 75,0 | G1/2-A | ||
| МСЗ 2.Р-8/14 | 8,0 | 0,8 | 3,0 | 70,0 | Ø6,0 | ||
| МСЗ 1.Р-8/14 | 8,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-8/14* | 8,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 2.Р-9/15 | 9,0 | 0,8 | 3,0 | 60,0 | Ø6,0 | ||
| МСЗ 1.Р-9/15* | 9,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 3.Р-10/16 | 10,0 | 0,8 | 3,0 | 116,0 | Ø16,0 (2х ступенч) | ||
| МСЗ 1.Р-10/16* | 10,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-10,5/16,5* | 10,5 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-11/17 | 11,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-11/17* | 11,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-11,5/17,5* | 11,5 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-12/18 | 12,0 | 0,8 | 3,0 | 75,0 | G1/2-А | ||
| МСЗ1.Р-12/18* | 12,0 | 0,8 | 3,0 | 93,0 | G1/2-А | ||
| МСЗ 2.Р-13/19 | 13,0 | 0,8 | 3,0 | 75,0 | Ø6,0 | ||
| МСЗ 1.Р-13/19 | 13,0 | 0,8 | 3,0 | 75,0 | G1/2-А | ||
| МСЗ 1.Р-13/19* | 13,0 | 0,8 | 3,0 | 93,0 | G1/2-А | ||
| МСЗ 2.Р-13/20 | 13,0 | 0,8 | 3,5 | 75,0 | Ø6,0 | ||
| МСЗ 2.Р-14/20 | 14,0 | 0,8 | 3,0 | 75,0 | G1/2-А | ||
| МСЗ 1.Р-14/20* | 14,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-15/21 | 15,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-15/21* | 15,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-16/22 | 16,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-16/22* | 16,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-16,3/22,3 | 16,3 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-17/23 | 17,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-17/23* | 17,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 3.Р-16/22 | 16,0 | 0,8 | 3,0 | 116,0 | Ø16,0 (2х ступенч) | ||
| МСЗ 1.Р-18/24* | 18,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-19/25* | 19,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-20/26 | 20,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-20/26* | 20,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-21/27 | 21,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-21/27* | 21,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-22/28 | 22,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-22/28* | 22,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-23/29* | 23,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-24/30* | 24,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-25/31 | 25,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-25/31* | 25,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-25,2/31,2 | 25,2 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 2.Р-26/32 | 26,0 | 0,8 | 3,0 | 60,0 | Ø10,0 | ||
| МСЗ 1.Р-26/32 | 26,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-26,2/32,2 | 26,2 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-27/33* | 27,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-28/34 | 28,0 | 0,8 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-28/34* | 28,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-29/35* | 29,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-30/36* | 30,0 | 0,8 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-31/37* | 31,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-32/38* | 32,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-33/39* | 33,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-34/40* | 34,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-35/41 | 35,0 | 1,0 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-35/41* | 35,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-36/42* | 36,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-37/43 | 37,0 | 1,0 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-37/43* | 37,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-38/44* | 38,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-39/45* | 39,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-40/46* | 40,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-41/47* | 41,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-42/48 | 42,0 | 1,0 | 3,0 | 75,0 | G1/2-A | ||
| МСЗ 1.Р-42/48* | 42,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-43/49* | 43,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-44/50* | 44,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-61/67* | 61,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| МСЗ 1.Р-62/68* | 62,0 | 1,0 | 3,0 | 93,0 | G1/2-A | ||
| Моноблоки МСЗ | |||||||
| МСЗ 4.М-10/15 | 10,0 | 0,8 | 2,5 | 34,5 | G1/4-A |
| |
| МСЗ 4.М-20/25 | 20,0 | 0,8 | 2,5 | 34,5 | G1/4-A | ||
| МСЗ 4.М-26/31 | 26,0 | 0,8 | 2,5 | 34,5 | G1/4-A | ||
| МСЗ 1.М-11,3/15,3(h1,5) |
Комплект
| 11,3 | 0,8 | 2,0 | 75,0 | G1/2-A | |
| МСЗ 1.М-11,3/15,3(h1,7) | 11,3 | 0,8 | 2,0 | 75,0 | G1/2-A | ||
| МСЗ 3.М-13,2/16,6 | 13,2 | 0,8 | 1,7 | 75,0 | Ø16,0 (2х ступенч) | ||
| МСЗ 1.М-15,2/19,2(h1,9) |
Комплект | 15,2 | 0,8 | 2,0 | 75,0 | G1/2-A | |
| МСЗ 1.М-15,2/19,2(h2,3) | 15,2 | 0,8 | 2,0 | 75,0 | G1/2-A | ||
| МСЗ 1.М-17,2/21,2(h1,5) |
Комплект | 17,2 | 0,8 | 2,0 | 75,0 | G1/2-A | |
| МСЗ 1.М-17,2/21,2(h1.7) | 17,2 | 0,8 | 2,0 | 75,0 | G1/2-A | ||
| МСЗ 1.М17,2/21,2 | 17,2 | 0,8 | 2,0 | 78,0 | G1/2-A | ||
| МСЗ 1.М22,2/26,2(h1,9) |
Комплект
| 22,2 | 0,8 | 2,0 | 75,0 | G1/2-A | |
| МСЗ 1.М22,2/26,2(h2,3) | 22,2 | 0,8 | 2,0 | 75,0 | G1/2-A | ||
