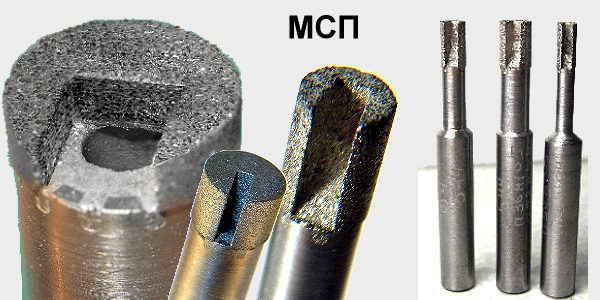

Сверло алмазное подковообразное МСП
Подковообразные свёрла (МСП) предназначены для сверления отверстий Ø1,5÷ 8 мм в изделиях из стекла, кварца, керамики, ферритов, ситаллов, поделочных камней и других хрупких неметаллических материалов. Применяются при внутреннем и наружном охлаждении. Исключено заклинивание керна.
Основными областями применения являются: радиоэлектроника - коммутационные отверстия подложках микросхем, резонаторы оптических кварцевых генераторов оптических гироскопов, производство средств связи - отверстия в конструкциях волоконно-оптических разъёмов, оптическая промышленность - сверление деталей приборов и линз из стекла, производство изделий из хрусталя и др.
МСП изготавливаются:
- тип 1-с коническим хвостовиком и резьбой 1/2"
- тип 2- с цилиндрическим хвостовиком

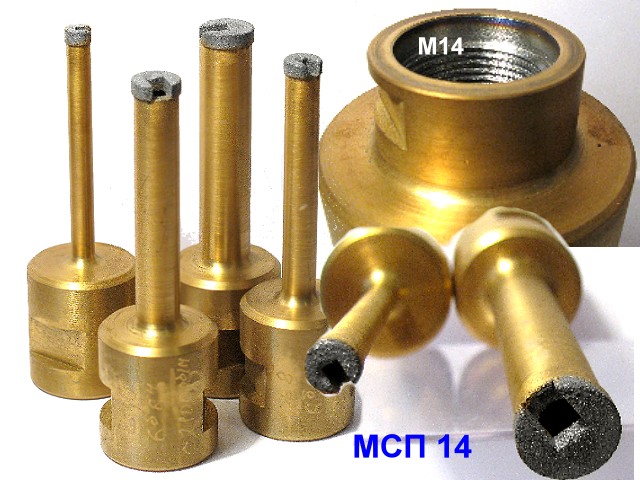

- тип 14 - хвостовик с внутренней резьбой М14
По желанию заказчика хвостовики могут быть выполнены и других типов.
*******
МСП2-3,2-3,0

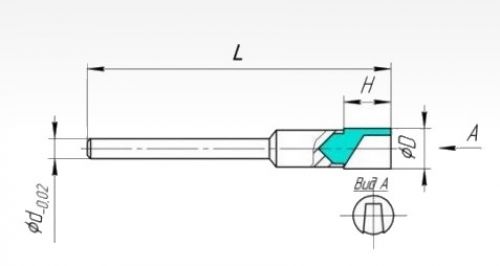

| Обозначение (применять при заказе) | ØD, мм | H, мм | Ød, мм | L, мм | |
| МСП2-1,5*-1,6 | 1,5 | 3,0 | 1,6 | 35,0 | |
| МСП2-1,5-1,6 | 1,5 | 3,0 | 1,6 | 25,0 | |
| МСП2-1,55-1,6 | 1,55 | 3,0 | 1,6 | 25,0 | |
| МСП2-1,8-1,6 | 1,8 | 3,0 | 1,6 | 25,0 | |
| МСП2-1,8*-1,6 | 1,8 | 6,0 | 1,6 | 25,0 | |
| МСП2-1,6-2,35 | 1,6 | 3,0 | 2,35 | 40,0 | |
| МСП2-2,2-2,35 | 2,2 | 3,0 | 2,35 | 35,0 | |
| МСП2-2,5*-2,35 | 2,5 | 5,0 | 2,35 | 36,0 | |
| МСП2-2,5-2,35 | 2,5 | 4,0 | 2,35 | 35,0 | |
| МСП2-3-2,35 | 3,0 | 4,0 | 2,35 | 35,0 | |
| МСП2-3*-2,35 | 3,0 | 5,0 | 2,35 | 85,0 | |
| МСП2-3,5*-2,35 | 3,5 | 5,0 | 2,35 | 45,0 | |
| МСП2-3,5-2,35 | 3,5 | 4,0 | 2,35 | 35,0 | |
| МСП2-4-2,35 | 4,0 | 4,0 | 2,35 | 35,0 | |
| МСП2-4,5-2,35 | 4,5 | 4,0 | 2,35 | 35,0 | |
| МСП2-5-2,35 | 5,0 | 4,0 | 2,35 | 35,0 | |
| МСП2-1,6-3,0 | 1,6 | 3,0 | 3,0 | 46,0; 50,0 | |
| МСП2-1,8-3,0 | 1,8 | 3,0 | 3,0 | 50,0 | |
| МСП2-2,1-3,0 | 2,1 | 3,0 | 3,0 | 46,0; 50,0 | |
| МСП2-2,5-3,0 | 2,5 | 5,0 | 3,0 | 45,0; 50,0 | |
| МСП2-3,2*-3,0 | 3,2 | 7,0 | 3,0 | 70,0 | |
| МСП2-3,2-3,0 | 3,2 | 7,0 | 3,0 | 45,0 | |
| МСП2-3,4-3,0 | 3,4 | 7,0 | 3,0 | 45,0 | |
| МСП2-3,5*-3,0 | 3,5 | 5,0 | 3,0 | 85,0 | |
| МСП2-3,5-3,0 | 3,5 | 7,0 | 3,0 | 45,0 | |
| МСП2-3,6-3,0 | 3,6 | 7,0 | 3,0 | 45,0 | |
| МСП2-3,8-3,0 | 3,8 | 7,0 | 3,0 | 45,0 | |
| МСП2-4,0-3,0 | 4,0 | 5,0 | 3,0 | 60,0 | |
| МСП2-4*-3,0 | 4,0 | 7,0 | 3,0 | 70,0 | |
| МСП2-4,2-3,0 | 4,2 | 7,0 | 3,0 | 45,0 | |
| МСП2-5,5-3,0 | 5,5 | 7,0 | 3,0 | 45,0 | |
| МСП2-5-5,0 | 5,0 | 7,0 | 5,0 | 45,0 | |
| МСП2-5,5-5,0 | 5,5 | 7,0 | 5,0 | 45,0 | |
| МСП2-3-6,0 | 3,0 | 7,0 | 6,0 | 45,0 | |
| МСП2-3,4-6,0 | 3,4 | 7,0 | 6,0 | 45,0 | |
| МСП2-3,5-6,0 | 3,5 | 7,0 | 6,0 | 45,0 | |
| МСП2-3,6-6,0 | 3,6 | 7,0 | 6,0 | 45,0 | |
| МСП2-4,5-6,0 | 4,5 | 7,0 | 6,0 | 45,0 | |
| МСП2-5-6,0 | 5,0 | 7,0 | 6,0 | 45,0 | |
| МСП2-6-6,0 | 6,0 | 7,0 | 6,0 | 45,0 | |
| МСП2-8-8,0 | 8,0 | 6,0 | 8,0 | 60,0 | |
| МСП1-8 | 8,0 | 6,0 | G1/2-A | 75,0 | |
| МСП14-6,0 | 6,0 | 3,0 | М14 (внутр) | 82,0 |
|
| МСП14-8,0 | 8,0 | 3,0 | М14 (внутр) | 82,0 | |
| МСП14-10,0 | 10,0 | 3,0 | М14 (внутр) | 82,0 | |
| МСП14-12,0 | 12,0 | 3,0 | М14 (внутр) | 82,0(83,0) | |
