МГП1.В МГП2.В
МГП1.В МГП2.В
тип 1- с коническим хвостовиком и резьбой 1/2",
тип 2- с цилиндрическим хвостовиком
Пример обозначения для заказа
(головка с трапециевидным боковым профилем Ø25мм, высотой 8мм, хвостовик тип2):
МГП 2.В-25х8

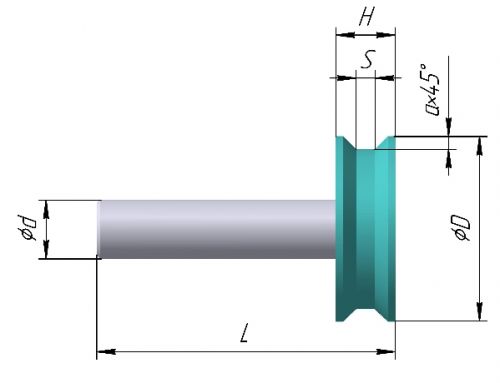

| Обозначение | ØD мм | H мм | S мм | a мм | |
|
| МГП 1.В-14х26 | 14.0 | 26.0 | 20.0 | 2.0 | G1/2-A | |
| МГП 2.В-15х8 | 15.0 | 8.0 | 2.5 | 1.75 | Ø6,0 | |
| МГП 2.В-15х10 | 15.0 | 10.0 | 4.5 | 1.75 | Ø6,0 | |
| МГП 1.В-22х16 | 22.0 | 16.0 | 2.0 | 5.5 | G1/2-A | |
| МГП 1.В-24х13,6 | 24.0 | 13.6 | 3.6 | 2.0 | G1/2-A | |
| МГП 1.В-24х15,5 | 24.0 | 15.5 | 5.5 | 2.0 | G1/2-A | |
| МГП 1.В-24х17 | 24.0 | 17.0 | 7.0 | 2.0 | G1/2-A | |
| МГП 1.В-25х26,6 | 25.0 | 26.6 | 15.6 | 2.5 | G1/2-A | |
| МГП 2.В-25х8 | 25.0 | 8.0 | 2.5 | 1.75 | Ø8.0 | |
| МГП 1.В-25х8 | 25.0 | 8.0 | 2.5 | 1.75 | G1/2-A | |
| МГП 1.В-25х9 | 25.0 | 9.0 | 3.5 | 1.75 | G1/2-A | |
| МГП 1.В-25х10 | 25.0 | 10.0 | 4.5 | 1.75 | G1/2-A | |
| МГП 1.В-25х12 | 25.0 | 12.0 | 6.5 | 1.75 | G1/2-A | |
| МГП 1.В-25х14 | 25.0 | 14.0 | 8.5 | 1.75 | G1/2-A | |
| МГП 1.В-44х26 | 25.0 | 26.0 | 20.0 | 2.0 | G1/2-A | |
