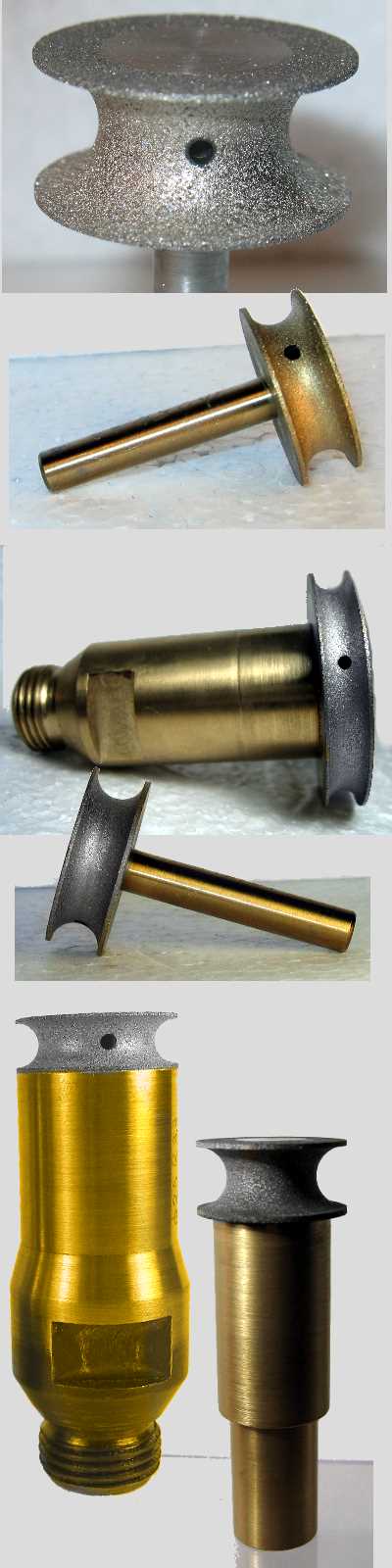

МГП1.А МГП2.А
МГП1.А МГП2.А
тип 1- с коническим хвостовиком и резьбой 1/2",
тип 2- с цилиндрическим хвостовиком
Пример обозначения для заказа
(головка с радиусным боковым профилем Ø50мм, радиус 5мм,хвостовик тип1) :
МГП 1.А-50-R5,0

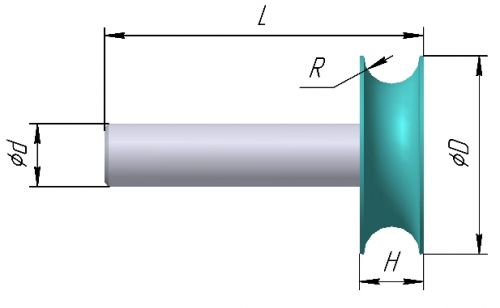

| Обозначение | ØD мм | H мм | R мм | L мм | |
|
| МГП 2.А-20-R5,67 | 20,0 | 10,0 | 5,67 | 40,0 | Ø6,0 | |
| МГП 2.А-21-R8,75 | 21,0 | 14,0 | 8,75 | 44,0 | Ø6,0 | |
| МГП 1.А-21-R10,9 | 21,0 | 17,6 | 10,9 | 110,0 | G1/2-A | |
| МГП 1.А-25-R3,3 | 25,0 | 8,0 | 3,3 | 75,0 | G1/2-A | |
| МГП 2.А-25-R3,3 | 25,0 | 8,0 | 3,3 | 40,0 | Ø6,0 | |
| МГП 1.А-25-R5,0 | 25,0 | 11,4 | 5,0 | 75,0 | G1/2-A | |
| МГП 2.А-25-R5,0 | 25,0 | 11,4 | 5,0 | 40,0 | Ø6,0 | |
| МГП 1.А-50-R3,3 | 50,0 | 8,0 | 3,3 | 75,0 | G1/2-A | |
| МГП 1.А-50-R5,0 | 50,0 | 11,4 | 5,0 | 75,0 | G1/2-A | |
