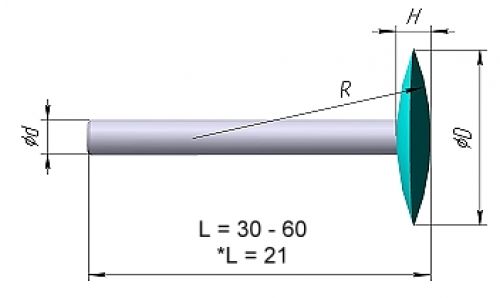

Головки алмазные линзовидные МГАл
Пример обозначения для заказа головки линзовидной
диаметром 8мм, высотой 2мм; диаметр хвостовика -4мм, длина инструмента-45мм:
→ МГАлØ8,0х2,0 Ø4,0 L=45
| Ød | МГАл ØDхН | |||||||
| 2,1х0,7 | 4,0х1,0 | 5,0х1,4 | 6,0х0,87 | 8,0х2,0 | 11,2х2,0 | 30,0х8,0 | 50,0х12,0 | |
| Ø1,6* | + | + | + | + |
|
|
|
|
| Ø2,35 | + | + | + | + | + | + |
|
|
| Ø3,0 |
|
| + | + | + | + |
|
|
| Ø4,0 |
|
|
| + | + | + |
|
|
| Ø6,0 |
|
|
| + | + | + | + | + |
| Пример обозначения для заказа: МГАлØ8,0х2,0-Ø4,0-L=45 | ||||||||
