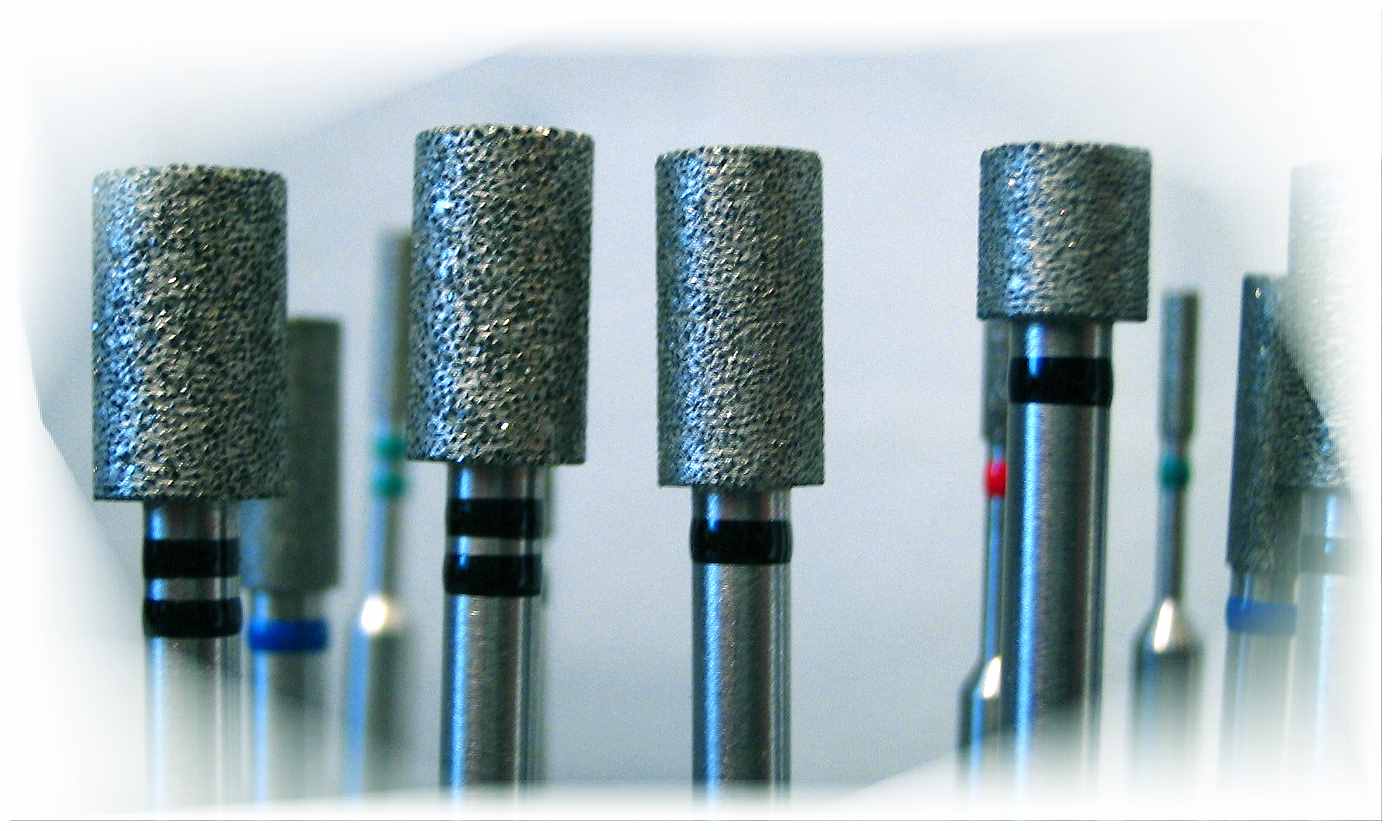

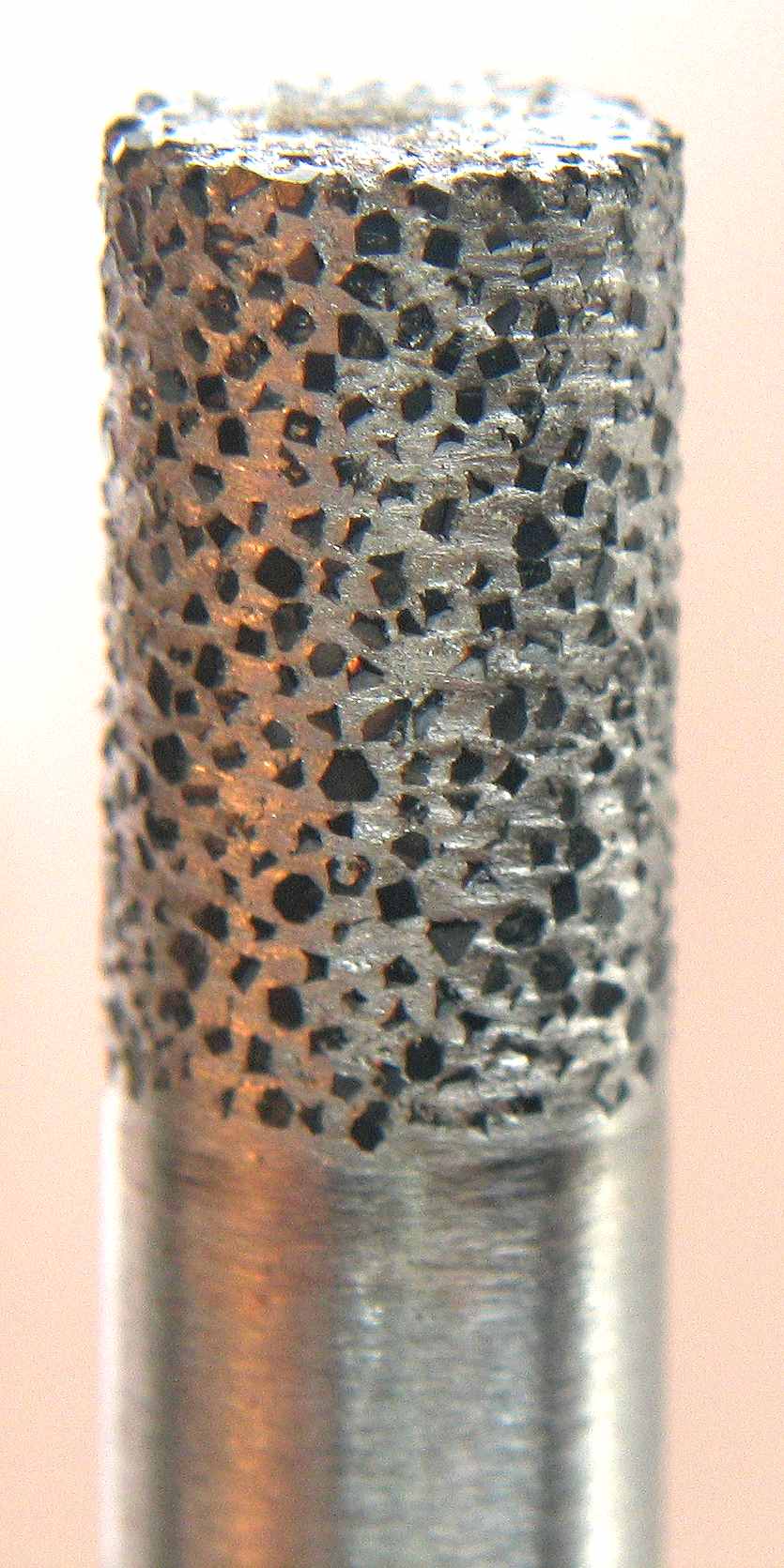

Головки алмазные цилиндрические МГАц

Пример обозначения для заказа :

головка цилиндрическая Ø6х10

на хвостовике Ø3 ,

общая длина инструмента 50 мм:

  →  МГАц Ø6,0х10 Ø3,0  L=50

Головки алмазные цилиндрические

Головки алмазные цилиндрические


  МГАцØ6,5х10-Ø6,0  L=50

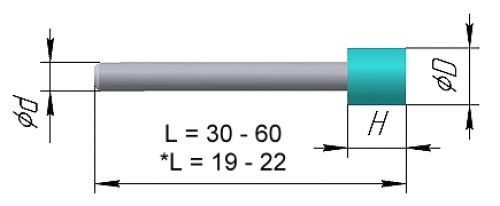

Хвостовик

инструмента

Ød, мм

Цилиндрическая головка МГАц ØDxH, мм

Ø1.4 H=4÷6

Ø1,6 H=6÷9

Ø1,7 H=6÷9

Ø1,8 H=6÷9

Ø3,0 H=5÷10

Ø3,5 H=5÷10

Ø4,0 H=5÷15

Ø4,5 H=5÷15

Ø5,0 H=5÷15

Ø6,0 H=5÷15

Ø6,5 H=5÷15

Ø7,0 H=5÷15

Ø8,0 H=10÷20

Ø10,0 H=10÷20

Ø1,6*

 +


+




+






















Ø2,35

 +
+
+
+
+
+ +
+
+
+









Ø3,0

 +
+
+
+
+
+
+
+
+
+
+







Ø4,0








+
+
+
+
+
+
+
+
+
+

Ø5,0








+
+
+
+
+
+
+
+
+
+

Ø6,0






+
+
+
+
+
+
+
+
+
+
