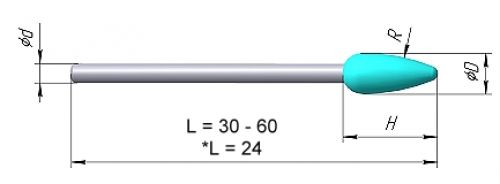

Головки алмазные пламевидные МГАсв
Пример обозначения для заказа
головки пламевидной с рабочими размерами:
диаметр-5мм, высота-9мм, диаметр хвостовика-3мм, длина инструмента-45мм:
МГАсвØ5х9 Ø3 L=45
| Ød мм | МГАсв ØDхН (мм) | |||||||||
| 3.0х7,5 | 3,0х9,5 | 5,0х9,0 | 5,0х11,0 | 5,0х15,4 | 5,6х13,8 | 6,0х12,5 | 6,0х13,8 | 7,8х15,0 | 10,0х20,0 | |
| Ø1,6* | R14,5 | R12,8 |
|
|
|
|
|
|
|
|
| Ø2,35 | R14,5 | R12,8 | R22,0 | R22,0 | R18,0 | R15,0 | R16,6 | R39,0 | R14,0 | R22,1 |
| Ø3,0 | R14,5 |
| R22,0 |
|
|
|
|
|
| R22,1 |
| Ø4,0 | R14,5 |
|
|
|
|
|
|
|
| R22,1 |
| Ø5,0 | R14,5 |
|
|
|
|
|
|
|
| R22,1 |
| Ø6,0 | R14,5 |
|
|
|
|
|
|
|
| R22,1 |
