МГАкз

МГАкз

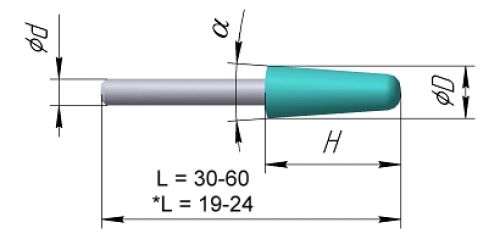

Головки алмазные конические с закруглением на торце МГАкз

Пример обозначения для заказа

головки конической с закруглением на торце с рабочими размерами-

диаметр-4,8мм, высота-12мм, диаметр хвостовика-5мм, длина инструмента-45мм:


→ МГАкзØ4,8х12,0 Ø5,0 L=45


Ød, мм
  МГАкз ØDхН, мм
1,6 х 10,0 1,8 х 5,0 1,8 х 8,0 1,8 х 12,0 2,3 х 11,5 2,5 х 10,0 3,1 х 13,0 3,2 х 11,0 3,3 х 10,0 4,0
х
8,0		 4,0 х 10,0 4,8 х 12,0 5,0 х 10,0 5,0 х 14,0 5,6 х 13,0 6,0 х 13,0 6,0 х 15,0 7,0 х 12,0 8,0 х 16,0 15,0 х 25,0
Ø1,6* + + + + + + + +
Ø2,35 + + + + + + + + + + + + + + + + +
Ø3,0 + + + + + + + + + + + + + + + + + +
Ø4,0 + + + + + + + + + +
Ø5,0 + + + + + + + + + +
Ø6,0 + + + + + + + + + +
+ +
пример обозначения для заказа: МГАкзØ4,8х12,0-Ø5,0-L=45
